Pavilion Kuala Lumpur – Connection Canopy

Pavilion Kuala Lumpur

Der Pavillon Kuala Lumpur gehört zu den bekanntesten und erfolgreichsten Einkaufszentren in Malaysia. Es wurde im September 2007 eröffnet und setzte neue Maßstäbe bei der Gestaltung und dem Betrieb von Einkaufszentren. Ein Texlon^® ETFE-System für ein Vordach und als Regenschutz ist ein architektonisches Muss für den Gebäudekomplex.

Texlon^® ETFE Lösung

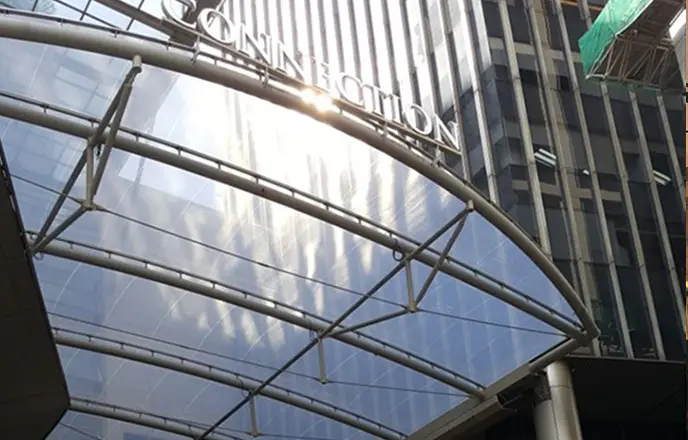

Die “Connection” befindet sich im Pavillon KL. Es ist eine mehrstöckiges Gebäude mit Restaurants und Bars ab Ebene 3 (wesentliches Erdgeschoss), das von einem hohen Glasdach über Ebene 8 abgedeckt wird. Dieses Glasdach ist zu hoch und Vector Foiltec wurde beauftragt, um das Problem des Schlagregens zu lösen. Da der Regen die Sitzbereiche durchnässt. Die vom KL Pavilions Design Studio entwickelte Lösung bestand aus zwei Teilen: Zunächst wurde eine große Texlon^® ETFE-Fassade als Regenschutz umgesetzt. Zweitens wurde ein Texlon^® ETFE-Vordach errichtet, das die Mieter und Käufer rund um die Uhr vollständig vor Witterungseinflüssen schützt.

So Sie natürliches Licht und Belüftung in den Raum, um sicherzustellen, dass das Gefühl im Freien erhalten bleibt.

Windlasten auf das System gelöst

Die neuen Stahlkonstruktionen konnten die vorhandenen RC-Konstruktionen nicht belasten und erforderten eine strukturelle Verstärkung. Dies war eine Herausforderung, da die Spannweiten groß waren.

Außerdem mussten die Arbeiten schnell installiert werden, um Störungen im Einkaufszentrum zu minimieren. Aus diesem Grund haben die Konstrukteure von Vector Foiltec und Spezialingenieure für Leichtstahl Stahlkonstruktionen unter Berücksichtigung geringer vertikaler Lasten und minimaler horizontaler Lasten für die vorhandenen RC-Säulen entworfen. Dies war wichtig, um die strukturelle Verstärkung sicherzustellen. Darüber hinaus wurde das Design des Stahlwerks und des Texlon^® ETFE-Systems durch die Vorfertigung von Materialien maximiert. Die Installation und das Heben erfolgten nachts, um die Sicherheit und eine schnellere Installation zu gewährleisten, die Mieter und Fußgänger nicht beeinträchtigte. Vector Foiltec bietet Kunden viele Optionen für die Gesamtlösung, um den Prozess für Entwickler, Behörden, Mieter und die Öffentlichkeit so einfach wie möglich zu gestalten.

Einlagiger Regenschutz und mehrlagiges Vordach

Der vertikale Regenschutz besteht aus 100 m² transparenten einlagigen Texlon^® ETFE-Paneelen mit einer Größe von 7,7 x 1,5 m. Das Vordach selbst besteht aus zweilagigen Texlon^® ETFE-Kissen. Die maximale Kissengröße betrug 22 Meter x 4,2 Meter. Eine Bedruckung auf der obersten ETFE-Folie wurde zur Reduzierung des Wärmeeintrags durch Sonneneinstrahlung in das Design eingebunden. Es ermöglichte eine erstaunliche Projektionsfläche für die Beleuchtung, die dem 500 m² großen Vordach eine eindeutigen Wiedererkennungswert bei Tag und Nacht verleiht.

Welchen Wiedererkennungswert sollte Ihr nächstes Architekturprojekt erhalten? Lassen Sie sich von unserer ETFE-Gebäudehülle inspirieren. Kontaktieren Sie uns!
